TOMAMUESTRAS BIPARTIDO / SPT

Este tomamuestras se conoce comúnmente como SPT o tomamuestras de cuchara bipartida. Se utiliza para muestrear con martillos de caída automática (ver Cap. 4.3) y sistemas SPT.

El conteo de golpes SPT es la cantidad de golpes del martillo automático necesarios para hacer avanzar al tomamuestras 12 pulgadas (305 mm).

Operatividad

Cuando se llega a la cota de interés se extrae el tubo testigo y se introduce el SPL.

El ensayo se realiza bajando el tomamuestras y las varillas hasta el fondo del sondeo.

Una vez allí, se coloca en la parte superior de las varillas el dispositivo de golpeo y se registra la penetración inicial. A continuación, se hace penetrar el tomamuestras una longitud inicial de 150 mm, denominada “longitud de asiento”, golpeando con la masa de caída libre, de 63,5 kg, desde una altura de 760 mm y registrando el número de golpes necesarios para hincar estos primeros 150 mm (NO). Seguidamente se hincan de la misma manera 300 mm en dos tandas de 150 mm y se registra el número de golpes necesarios en cada uno de los tramos (Nn y Nn+1). Si se alcanza un total de 50 golpes para llegar a la longitud del ensayo, se puede finalizar la prueba (N= 50).

El tomamuestras SPT ofrece además una muestra para su análisis en laboratorio.

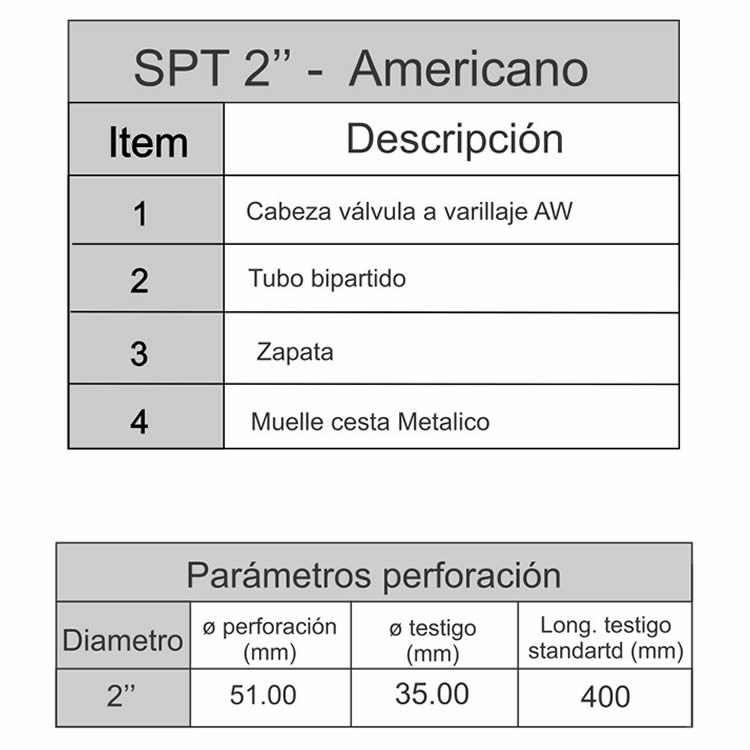

SPT 2"

SPT 3"
